GNDT-E型電梯鋼絲繩探傷儀(單根檢測型)

GNDT-E型電梯鋼絲繩探傷儀(單根檢測型)

電梯曳引鋼絲繩是電梯重要的懸掛裝置,承受著轎廂和對重的全部重量,通過與曳引輪輪槽之間的摩擦力驅動轎廂升降,是電梯中十分重要的"高危構件",因此曳引鋼絲繩的安全是電梯安全的重要保障。鋼絲繩除了承受著拉伸應力之外,在運轉時承受著彎曲應力,同時在繩槽中也承受著較高的擠壓應力,再加上本身加工過程中產生的內應力,所以鋼絲繩是電梯運行中承受應力種類較多的部件,也是電梯中損耗比較嚴重的部件,所以在檢驗過程中對電梯鋼絲繩進行系統全面的檢驗非常重要。長期以來,由于缺少科學可靠的檢測設備,電梯鋼絲繩的安全監控始終是電梯安全管理中的"盲點"。

GNDT-E型電梯鋼絲繩探傷儀的誕生是目前新一代電梯鋼絲繩無損檢測設備,采用漏磁與磁通的方法,以及運用了以太網高速傳輸方式,能準確無誤完成電梯鋼絲繩的無損檢測工作。

GNDT-E型電梯鋼絲繩探傷儀的傳感部件采用薄型設計,可對密集排列的多根鋼絲繩進行逐一檢測。

GNDT-E型電梯鋼絲繩探傷儀的實時報警器采用高效的工業CPU,以有線與無線的網絡傳輸方式與計算機進行人機對話和數據交換。

GNDT-E型電梯鋼絲繩探傷儀操作簡單,數據準確無漏檢、無誤檢,檢測結果可靠;為電梯安全運行提供可靠的保障。

功能特點

1) 能在線檢測電梯鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。

2) 產品符合GB/T21837-2008的要求,能檢測局部損傷(LF)和金屬橫截面積變化(LMA),并在報告中直讀出兩項結果。

3) 利用以太網技術與RJ45接口或Wifi直接采樣處理分析,具有在線聲光報警與實時顯示結果功能。

4) 儀器能根據缺陷程序分限值與危值不同的報警。

5) 儀器可在線自動標定,缺陷自動評估診斷功能。

6) 在同個界面能顯示單根、或多根鋼絲繩檢測曲線,并能對多根檢測數據同步分析,做到一鍵式分析,生成Word報告。

7) 傳感器采用合金鋁外殼,具有防水、防塵、防震、防潮功能。

8) 工作穩定,性能可靠,檢測精度高,抗干擾性能強,數據準確。

9) 軟件適應于各種Windows版本的計算機操作系統

技術參數

受測鋼絲繩直徑:Φ6-16mm(需配置各種規格的傳感器);

傳感器與鋼絲繩相對最大速度:18.0 m/s,

良好安全速度:0.3~3 m/s;

采集處理頻率:5000Hz

不連續缺陷(LF局部缺陷)檢測能力:

局部缺陷的定性檢測準確率: 98%;

斷絲定性檢測準確率: 100%;

斷絲定量檢測準確率: ≥95%,

單處集中斷絲根數允許一當量根誤差;

連續缺陷(LMA金屬橫截面積損失)檢測能力:

金屬橫截面積損失檢測精確度:±0.05%;

金屬橫截面積損失檢測不確定度:±0.2%;

軸向位置示值檢測能力:±0.3%;

電源:計算機電池供電 5V,交流(AC220伏±10%);

工作溫度:-20℃~40℃。

相對濕度:≤90%RH。

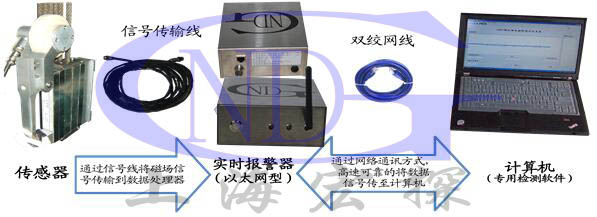

系統配置

GNDT-E型電梯鋼絲繩探傷儀(單根檢測型)

傳感器 實時報警器 檢測軟件
GNDT-E15 (檢測鋼絲繩直徑不大于14mm) 以太網型多功能實時報警器(有線)

或 以太網型多功能實時報警器(無線)

鋼絲繩監控系統軟件
GNDT-ET15
GNDT-E17 (檢測鋼絲繩直徑不大于16mm)
GNDT-ET17
特殊型號可定制

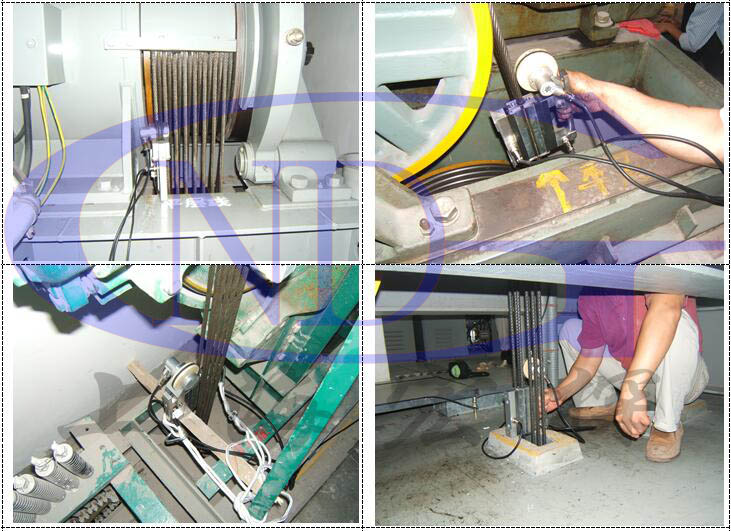

產品應用

GNDT-E型電梯鋼絲繩探傷儀(單根檢測型)
