電梯曳引鋼絲繩是電梯重要的懸掛裝置，承受著轎廂和對重的全部重量，通過與曳引輪輪槽之間的摩擦力驅動轎廂升降，是電梯中十分重要的"高危構件"，因此曳引鋼絲繩的安全是電梯安全的重要保障。鋼絲繩除了承受著拉伸應力之外，在運轉時承受著彎曲應力，同時在繩槽中也承受著較高的擠壓應力，再加上本身加工過程中產生的內應力，所以鋼絲繩是電梯運行中承受應力種類較多的部件，也是電梯中損耗比較嚴重的部件，所以在檢驗過程中對電梯鋼絲繩進行系統全面的檢驗非常重要。長期以來，由于缺少科學可靠的檢測設備，電梯鋼絲繩的安全監控始終是電梯安全管理中的"盲點"。
GNDT-ME型電梯鋼絲繩探傷儀的誕生是是目前新一代電梯鋼絲繩無損檢測設備，采用漏磁與磁通的方法，以及運用了以太網高速傳輸方式，能準確無誤完成電梯鋼絲繩的無損檢測工作。
GNDT-ME型電梯鋼絲繩探傷儀的傳感部件采用多組薄型設計，可對密集排列的多根鋼絲繩進行同時檢測。
GNDT-ME型電梯鋼絲繩探傷儀的實時報警器采用高效的工業CPU，以有線與無線的網絡傳輸方式與計算機進行人機對話和數據交換。
GNDT-ME型電梯鋼絲繩探傷儀操作簡單，數據準確無漏檢、無誤檢，檢測結果可靠；為電梯安全運行提供可靠的保障。
功能特點
1) 能在線同時檢測多根電梯鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。
2) 產品符合GB/T21837-2008的要求，能檢測局部損傷（LF）和金屬橫截面積變化（LMA），并在報告中直讀出兩項結果。
3) 傳感器采用合金鋁外殼，多組聯排設計，具有防水、防塵、防震、防潮功能。
4) 多根同時檢測的傳感器可根據鋼絲繩的直徑和間距，均能做相應的調整，適合檢測條件，能適應各類不同規格的電梯曳引機鋼絲繩檢測。
5) 利用以太網技術與RJ45接口或Wifi直接采樣處理分析，具有在線聲光報警與實時顯示結果功能。
6) 儀器能根據缺陷程序分限值與危值不同的報警。
7) 在同個界面能顯示單根、或多根鋼絲繩檢測數據曲線，并能對多根檢測數據同步分析，做到一鍵式分析，并生成Word報告。
8) 軟件適應于各種Windows版本的計算機操作系統
技術參數
受測鋼絲繩直徑：Φ6－16mm(需配置各種規格的傳感器)；
傳感器與鋼絲繩相對最大速度：18.0 m/s，
良好安全速度：0.3～3 m/s；
采集處理頻率：5000Hz；
同時檢測鋼絲繩根數：1～8根
鋼絲繩間距范圍：3～24 mm(根據鋼絲繩間距調節)
不連續缺陷（LF局部缺陷）檢測能力：
局部缺陷的定性檢測準確率98%；
斷絲定性檢測準確率 100%；
斷絲定量檢測準確率≥95%，
單處集中斷絲根數允許一當量根誤差；
連續缺陷（LMA金屬橫截面積損失）檢測能力：
金屬橫截面積損失檢測精確度：±0.05%；
金屬橫截面積損失檢測不確定度：±0.2%；
軸向位置示值檢測能力：±0.3%；
電源：計算機電池供電 5V，交流（AC220伏±10％）；
工作溫度：-20℃～40℃。
相對濕度：≤90％RH。

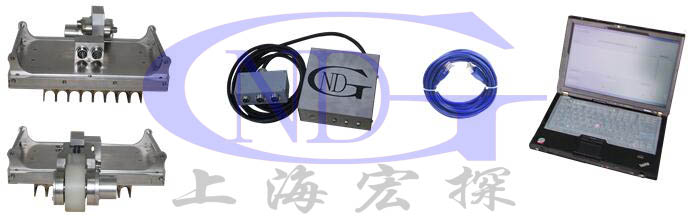

系統配置
| 傳感器 | 可檢測鋼絲繩直徑 | 實時報警器 | 檢測軟件 |
| GNDT-ME15 | （檢測鋼絲繩直徑不大于14mm） | 以太網型多功能實時報警器（有線） 或 以太網型多功能實時報警器（無線） | 鋼絲繩監控系統軟件 |
| GNDT-ME17 | （檢測鋼絲繩直徑不大于16mm） | ||
| 特殊型號可定制 | |||
產品應用
